Bonjour, petit déterrage pour donner une idée.

J'ai construit cette petite rehausse de table pour mes besoins de bricolage de montres.

Je voulais quelque chose de portatif, pratique et de plus pas trop vilain !

[Gér@rd]

Belle idée !

[warrol]

ça c'est malin !

[nys]

Et c'est aussi avec ce petit établi de table que je dépanne les téléphones.
Depuis, fini les douleurs de dos quand on passe du temps sur les gardes temps !

[Garcimore]

Joli setup

[lau84]

C'est parti!

J'ai sensiblement modifié les plans.

Le plateau de travail qui fait 1000*500



Le piètement qui reste à travailler:



Le plateau rainuré pour l'assemblage:

[lau84]

Afin de réaliser la découpe du plateau coté "tablette", face à l'utilisateur donc.
Il me faut réaliser un gabarit de découpe destiné à guider la défonceuse pour: dans un premier temps réaliser le détourage du plateau et dans un second réaliser la gorge de sécurité destinée à arrêter les petites pièces espiègles qui ont une fâcheuse tendance à foutre le camp par terre.



Premier problème il y a 2 arrondis à réaliser, ok je pourrais faire ça à la scie sauteuse, mais bon le résultat ne sera pas un arrondie parfait.
L'autre option consiste à guider la défonceuse en courbe, c'est l'option que j'ai retenue en réalisant un outils réglable venant en lieu et place de la platine de la défonceuse et permettant de réaliser des cercles et des courbes compris entre 60mm et 230mm de rayon.

L’avantage de cette option est qu'elle me permettra également de réaliser les 2 disques qui serviront de platine de guidage pour la défonceuse pour les 2 opérations à venir.

La base de mon outils recto et verso:




Le support d'axe mobile fixé sur l'outils



On voit l'axe dépasser qui vient s'insérer dans un trou de 6mm pratiqué dans le support à découper

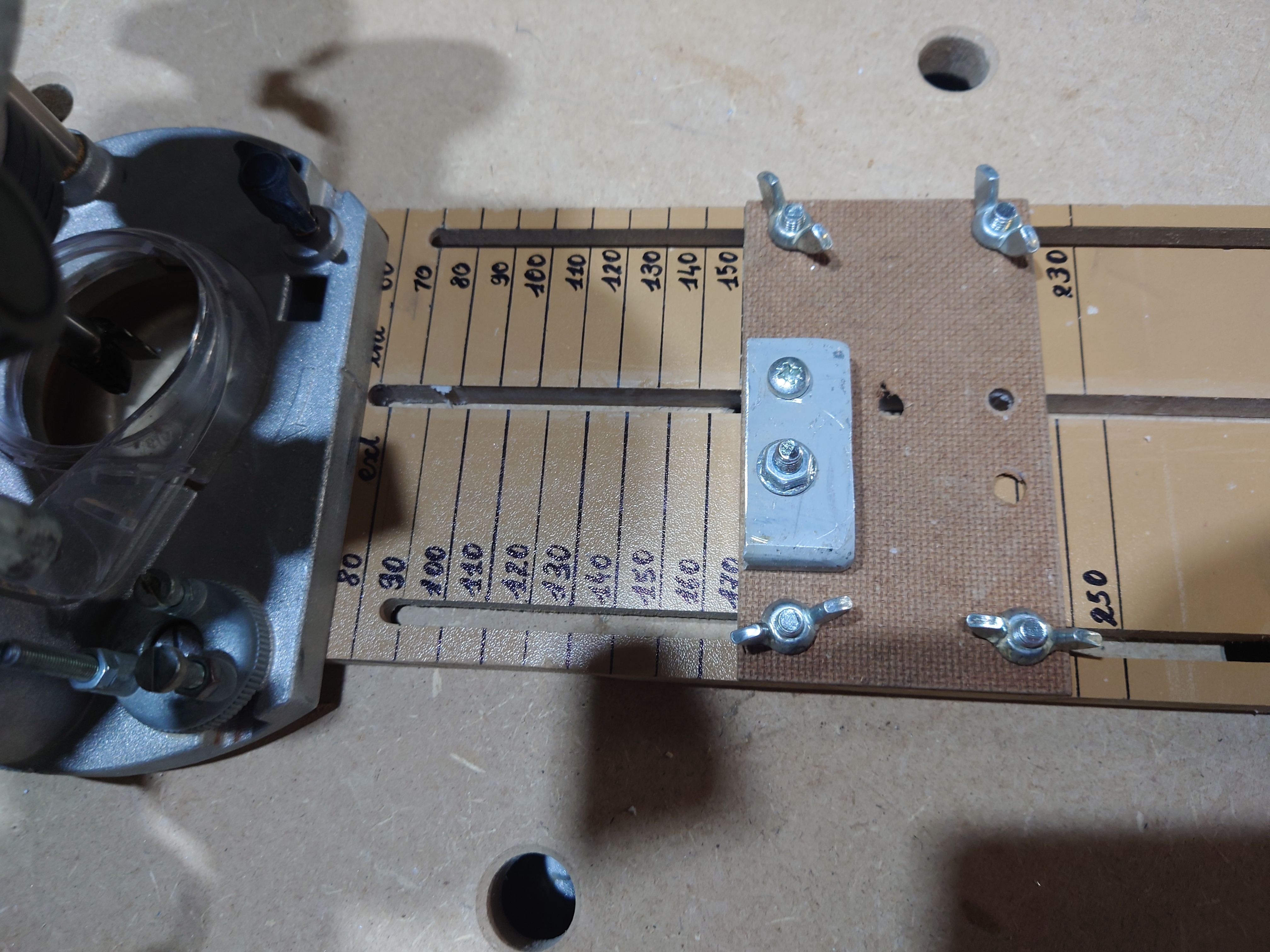

Enfin l'ensemble fixé à la défonceuse



Essai avec un réglage de 150mm de rayon

[andre78570]

Sacré Laurent,
on ne se refuse rien, TS55, MFT, Dioualte 621, il ne te manque plus que la Mirka !
J'ai utilisé le même genre de gabarit à faire les cercles pour l'ébénisterie de mes enceintes.
Pour les courbes un peu bizarroïdes, il y a les calibres à chantourner, genre : https://www.outils-professionnels.com/k ... blone.html : ça marche plutôt pas mal.
Bonne continuation.

[lau84]

Sacré Laurent,
on ne se refuse rien, TS55, MFT, Dioualte 621, il ne te manque plus que la Mirka !
J'ai utilisé le même genre de gabarit à faire les cercles pour l'ébénisterie de mes enceintes.
Pour les courbes un peu bizarroïdes, il y a les calibres à chantourner, genre : https://www.outils-professionnels.com/k ... blone.html : ça marche plutôt pas mal.
Bonne continuation.

TS75!...
Le MFT c'est moi qui l'ai réalisé, quand tu vois le prix qu'ils te facture ça chez Festool ça va 2min....

[andre78570]

Ce n'est pas tellement le prix de la table MDF avec les trous qui est hors de prix, mais plutôt la structure.
Mais la table devient intéressante grâce aux profilés qui prennent place tout autour.
Je dis ça, mais j'ai fait la même chose que toi, à savoir acheté le MDF avec les trous et j'ai réalisé le support autour.
J'ai du payé la table 85€ chez les roastbeefs, du coup je ne me suis pas fait chié à la faire...
Sinon, tes bench dogs ont l'air un peu "bruts de fonderie" ...
